商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌成海阀门有限公司
- 型号Q41
- 材质不锈钢
- 阀瓣开启高度根据用户需求
- 驱动方式气动
- 连接形式法兰
- 压力环境高压
- 工作温度区间PTFE≤150℃ PPL≤300℃ 碳纤≤350℃
- 特殊功能流体控制
- 零部件及配件阀体/阀杆/三联件
- 形态椭圆
- 适用介质水、油、蒸汽 P：硝酸类（温度≤200℃
- 外形大/中/小
- 流动方向单向
- 类型(通道位置)直通式
- 工作温度PTFE≤150℃ PPL≤300℃ 碳
- 公称通径DN15~DN150mm
- 规格台
- 重量5-200kg
- 产地浙江
- 厂家成海阀门
- 价格咨询
- 压力范围PN1.6、2.5、4.0MPa
产品简介：

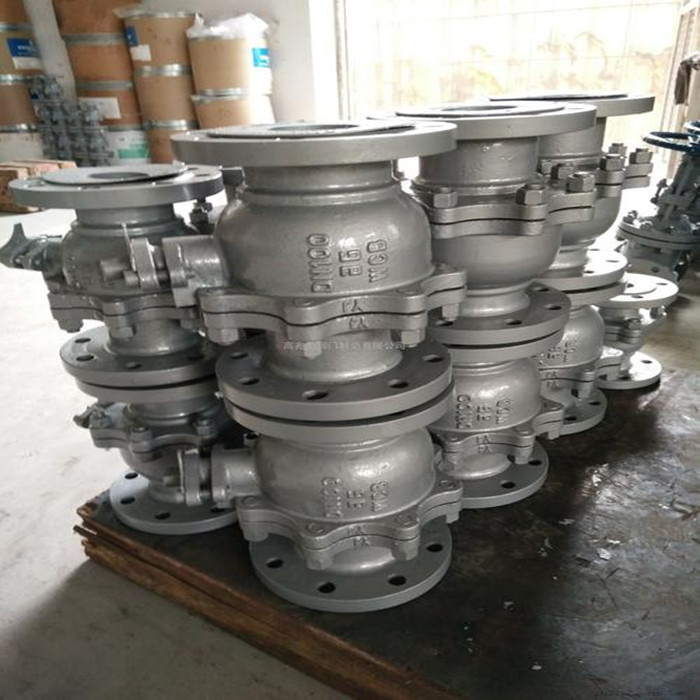

产品详情：Q41H金属硬密封球阀概述
我厂生产的金属硬密封浮球阀化解了密封面粘连和高温卡塞的现象。它使用弹性加载结构，以确保在正常关闭条件下球密封表面与阀座密封件之间的接触。在工作条件下，可有效性补偿内部零件的热膨胀，避免因高浊度而引起的堵塞，适用于中，小直径高温应用。
1.Q41H金属硬密封球阀概述
我厂生产的金属硬密封浮球阀化解了密封面粘连和高温卡塞的现象。它使用弹性加载结构，以确保在正常关闭条件下球密封表面与阀座密封件之间的接触。在工作条件下，可有效性补偿内部零件的热膨胀，避免因高浊度而引起的堵塞，适用于中，小直径的高温应用场合。圆球表面经过特别的表面硬化处置，整个阀座由特别的硬质材料或部分硬面硬质材料制成，以确保密封环之间恰当的硬度差，因此适用于固体微粒和研磨介质。由于用到柔性石墨和金属螺旋缠垫片展开密封和包装，可在高温高压工作条件下用到，有着防火机能。
2.Q41H金属硬密封球阀产品特色
1.先进的气门座：气门座是根据多年的球阀制造经验而设计的，可确保气门密封，低摩擦系数，小操作扭矩，多种气门座材料和普遍的应用范围。
2.切换手柄无差错：采用平头阀杆，与手柄的连接不会错位，以确保手柄指示的开关状况与阀门一致。
3.锁定设备：为了预防阀门开关误操作，在阀门的全然开启和全然关闭位置上都有锁定孔，以确保阀门处于正确的位置。
4.阀杆防飞行结构：阀杆底部安装，以防范其在压力下飞出。同时，火警后它会与阀体形成金属接触，以确保阀杆密封。
3.Q41H金属硬密封球阀性能规格
设计依据
国标系列
美标系列
设计标准
GB/T12237
AP16D
ANSI B16.34
法兰连接结构长度
GB/T12221
AP16D
ANSI B16.10
结构尺寸（焊接）
GB/T15188.1
AP16D
ANSI B16.10
连接法兰
GB/T9113
JB/T79
Hg20592
ANSI B16.5，B16.47
对接焊端
GB/T12224
ANSI B16.25
测试检验
GB/T9092
AP16D
AP1598
四，Q41H金属硬密封球阀压力范围
压力等级
测试压力（MPa）
公表示压力（pn）
磅级（class）
壳体test
密封测试
1.0
--
1.5
1.1
1.6
--
2.5
1.76
2.5
--
3.8
2.75
4.0
--
6.0
4.4
6.4
--
9.6
7.04
--
150
3.0
2.2
--
300
7.6
5.6
--
600
15.0
11.0
--
10k
2.4
1.5
--
20k
5.8
4.0
